جامپر مادربرد چیست
جامپر مادربرد چیست؟ این سؤال شاید در نگاه اول ساده بهنظر برسد، اما پشت این قطعهی کوچک، کاربردهای بزرگی نهفته است. جامپر (Jumper) یکی از بخشهای فیزیکی مهم روی مادربرد است که برای تغییر برخی تنظیمات سختافزاری به کار میرود. با اینکه امروزه بیشتر کارها از طریق بایوس و نرمافزار انجام میشود، ولی هنوز در بسیاری از مادربردها، جامپرها وظایف حساسی مانند ریست بایوس یا تعیین حالت بوت سیستم دارند. اگر قصد دارید دانش خود را در زمینه سختافزار و تعمیرات کامپیوتر ارتقاء دهید، شناخت دقیق عملکرد جامپر یک قدم مهم بهحساب میآید.
جامپر چگونه کار میکند؟

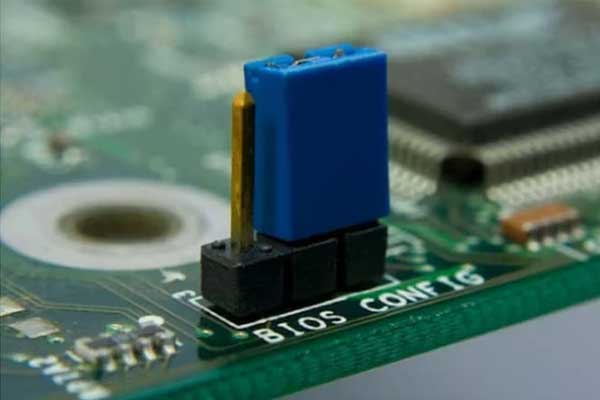

جامپر در اصل یک پل ارتباطی فیزیکی میان دو یا چند پین است. با استفاده از یک کاور کوچک فلزی-پلاستیکی (jumper cap) میتوان مسیر الکتریکی بین این پینها را بسته یا باز کرد. بسته به اینکه جامپر روی کدام پینها قرار بگیرد، یک فرمان سختافزاری فعال یا غیرفعال میشود. بهعبارت سادهتر، جامپر مثل یک کلید مکانیکی است که به مادربرد میگوید چه کاری انجام دهد. برای مثال، اگر بخواهید تنظیمات BIOS را ریست کنید، باید جامپر مربوط به “CLR_CMOS” را روی پین مشخصشده قرار دهید تا این عملیات انجام شود.
چه تنظیماتی با جامپر قابل انجام است؟
در مادربردها، جامپرها معمولاً برای موارد خاصی استفاده میشوند. مهمترین آنها عبارتاند از:
- ریست تنظیمات بایوس (Clear CMOS): رایجترین کاربرد جامپر
- فعال یا غیرفعالسازی USB، پورت LAN یا صدای onboard
- تغییر حالت بوت بین Dual BIOS یا UEFI/Legacy
- پیکربندی بعضی از چیپستها یا حافظهها در مدلهای خاص
این کاربردها معمولاً با حروف اختصاری مانند JBAT1، CLRTC یا CLR_CMOS روی مادربرد مشخص میشوند.
تفاوت جامپر دو پین و سه پین چیست؟
جامپرها از نظر ساختاری به دو نوع رایج تقسیم میشوند:
- جامپر دوپین: بسیار ساده، برای ایجاد یا قطع اتصال میان دو نقطه.
- جامپر سهپین: معمولاً دارای دو وضعیت مختلف است؛ وقتی جامپر را روی پینهای 1-2 قرار میدهید یک عملکرد، و روی 2-3 عملکرد دیگری فعال میشود.
مثلاً در ریست CMOS، شما باید جامپر را از وضعیت پیشفرض (1-2) به حالت ریست (2-3) منتقل کرده و بعد از چند ثانیه به حالت اول برگردانید.
آیا در مادربردهای امروزی هنوز از جامپر استفاده میشود؟
بله. اگرچه امروزه بسیاری از تنظیمات از طریق محیط BIOS یا UEFI انجام میشود، ولی هنوز در مادربردهای جدید، مخصوصاً در سیستمهای دسکتاپ و سرور، جامپرهایی برای ریست تنظیمات، ریکاوری BIOS یا حفاظت سختافزاری دیده میشود. استفاده از جامپر راهی ساده، سریع و مطمئن برای اعمال برخی تنظیمات است، بهخصوص در مواقعی که سیستم بوت نمیشود یا به بایوس دسترسی ندارید.
آموزش مرحله به مرحله ریست CMOS با استفاده از جامپر
ریست CMOS یکی از کاربردیترین موارد استفاده از جامپر است که برای بازگرداندن تنظیمات بایوس به حالت کارخانه انجام میشود. این کار میتواند بسیاری از مشکلات مربوط به بوت، پسورد بایوس یا ناپایداری سیستم را حل کند.
مراحل انجام:
- خاموش کردن سیستم و قطع برق کامل از منبع تغذیه (پاور)
- یافتن جامپر CMOS روی مادربرد (با برچسبهایی مانند CLR_CMOS یا JBAT1)
- جابجایی جامپر از وضعیت پیشفرض به حالت ریست (مثلاً از پین 1-2 به 2-3)
- صبر به مدت 10 الی 15 ثانیه
- بازگرداندن جامپر به وضعیت اولیه و روشن کردن سیستم
این روش در اکثر مادربردهای ASUS، MSI، Gigabyte و ASRock کاربرد دارد. توجه داشته باشید که همیشه قبل از انجام این کار دفترچه مادربرد را مطالعه کنید.
محل قرارگیری جامپر در مادربرد کجاست؟
محل قرارگیری جامپر بستگی به طراحی مادربرد دارد، اما معمولاً در نزدیکی باتری CMOS یا در قسمت پایین سمت راست مادربرد قرار دارد. برای یافتن دقیق محل جامپر، بهتر است به دفترچه راهنمای مادربرد مراجعه کنید یا به دنبال نامهایی مانند CLR_CMOS، JBAT1، CLRTC یا BIOS_RESET بگردید. شکل ظاهری آن چند پین فلزی کوچک است که در بیشتر موارد یک کلاهک سیاه یا آبی روی آن قرار گرفته است.
اگر جامپر اشتباهی وصل شود، چه اتفاقی میافتد؟
در بیشتر موارد، اشتباه در اتصال جامپر باعث بالا نیامدن سیستم یا انجام نادرست عملکرد مورد نظر میشود. برای مثال، اگر جامپر در وضعیت ریست باقی بماند، مادربرد روشن نخواهد شد. هرچند در موارد نادر، اشتباه در اتصال جامپر ممکن است باعث آسیب به چیپست یا ایجاد اتصال کوتاه شود.
پیشنهاد مهم:
همیشه فقط در صورتی به جامپر دست بزنید که دقیقاً بدانید چه کاری انجام میدهید.
آیا میتوان بدون جامپر، بایوس را ریست کرد؟
بله، اگر جامپر در دسترس نباشد یا گم شده باشد، میتوان با یک پیچگوشتی کوچک دو پین مربوط به جامپر را برای چند ثانیه اتصال کوتاه داد. روش دیگر، خارج کردن باتری مادربرد برای چند دقیقه است. البته این روش نسبت به جامپر زمان بیشتری میبرد و همیشه موفقیتآمیز نیست.
راه تشخیص سالم بودن جامپر
جامپرها قطعات مکانیکی سادهای هستند و بهندرت خراب میشوند. با این حال، در صورتی که عملکرد مورد نظر با وجود اتصال جامپر انجام نشود، میتوان با استفاده از مولتیمتر وضعیت اتصال پینها را بررسی کرد. اگر جامپر شکسته، زنگزده یا شل شده باشد، بهتر است آن را با یک نمونه سالم جایگزین کنید.
چه کسانی مجاز به استفاده از جامپر هستند؟
هرکسی نمیتواند با جامپر کار کند. کار با این قطعه نیاز به دقت بالا و اطلاعات فنی دارد. کاربران مبتدی یا کسانی که تجربه باز کردن کیس کامپیوتر ندارند، بهتر است این کار را به افراد متخصص بسپارند. در غیر این صورت ممکن است آسیب جدی به سیستم وارد شود.
فروشگاه نیک رایان بهعنوان یکی از فروشگاههای تخصصی قطعات کامپیوتر، همیشه توصیه میکند کاربران قبل از هرگونه دستکاری در سختافزار، راهنمای مادربرد را بهدقت مطالعه کرده و در صورت نداشتن تجربه کافی، از یک تکنسین کمک بگیرند. همچنین در این فروشگاه میتوانید انواع مادربرد، ابزارهای سرویس سختافزار و… را تهیه کنید.
