نحوه اتصال صحیح کابل‌های برق به مادربرد و کارت گرافیک (آموزش تصویری + نکات حرفه‌ای)

نحوه اتصال صحیح کابل‌های برق به مادربرد و کارت گرافیک یکی از مراحل حیاتی در اسمبل کامپیوتر است که تاثیر مستقیم روی عملکرد و پایداری سیستم دارد. اشتباه در اتصال کابل‌ها می‌تواند باعث روشن نشدن سیستم، افت کارایی کارت گرافیک، ریست شدن ناگهانی سیستم یا حتی آسیب به قطعات کامپیوتر شود. در این آموزش جامع، مراحل صحیح اتصال کابل 24 پین مادربرد، کابل CPU_PWR و کانکتورهای PCIe کارت گرافیک را به‌صورت گام‌به‌گام بررسی می‌کنیم و با ارائه نکات تخصصی، استانداردهای ایمنی و اصول کابل‌کشی، به شما کمک می‌کنیم تا یک اتصال تمیز، صحیح و بدون ریسک داشته باشید. این راهنما یک مرجع کامل برای همه کسانی است که قصد اسمبل کامپیوتر دارند، چه کاربر مبتدی باشند و چه یک کاربر حرفه‌ای سخت‌افزار.

شناخت کابل‌ها: آشنایی کامل با انواع کانکتورهای برق پاور

برای اتصال صحیح کابل‌های برق به مادربرد و کارت گرافیک، ابتدا باید انواع کابل‌های پاور و کاربرد هرکدام را بشناسید. کابل‌های اصلی مورد استفاده در سیستم شامل موارد زیر هستند:

• کابل 24 پین مادربرد (ATX 24pin)
  وظیفه تامین برق اصلی مادربرد و تمامی مدارهای پایه‌ای سیستم را برعهده دارد.

• کانکتور CPU_PWR (4+4 یا 8 پین)
  این کابل مخصوص برق‌رسانی به پردازنده است و معمولا در قسمت بالای مادربرد متصل می‌شود.

• کانکتور PCIe کارت گرافیک (6 پین، 8 پین یا 12VHPWR)
  وظیفه تامین انرژی مورد نیاز کارت گرافیک را دارد و میزان کانکتور مورد نیاز به قدرت GPU وابسته است.

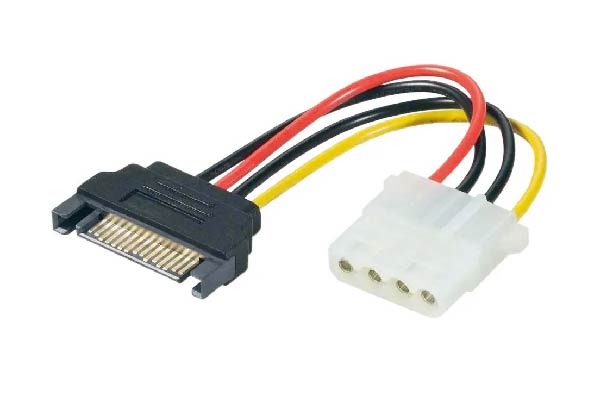

• کابل SATA یا Molex
  برای تامین برق SSD، HDD، فن‌ها، کنترلر RGB و درایوهای ذخیره‌سازی استفاده می‌شود و نباید برای CPU یا GPU استفاده شود.


درک تفاوت ظاهری و کاربردی این کابل‌ها، یکی از مهم‌ترین مراحل در جلوگیری از اتصال اشتباه و آسیب سخت‌افزاری است.

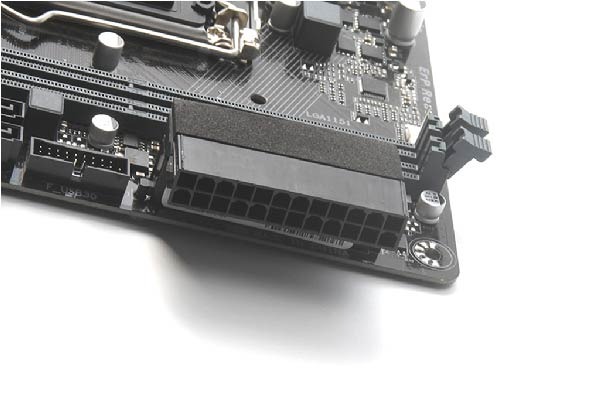

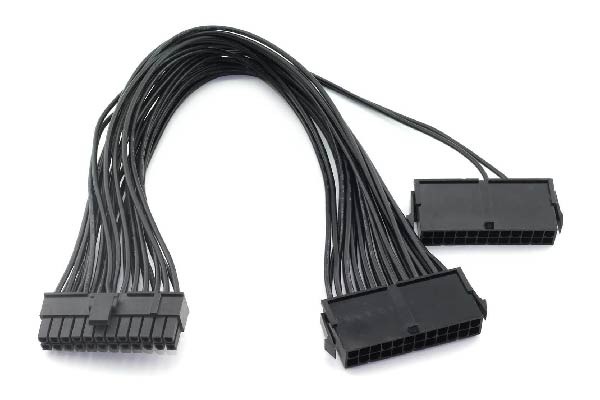

اتصال کابل 24 پین مادربرد: بخش حیاتی تامین انرژی سیستم

کابل 24 پین (ATX Main Power) اصلی‌ترین منبع تغذیه مادربرد است و یکی از مهم‌ترین اتصالات در فرآیند اسمبل سیستم به شمار می‌آید. نکات مهم در مورد این کابل شامل موارد زیر است:

• وظیفه: تامین برق اصلی مادربرد و مدارهای پایه‌ای سیستم

• یکی از ضخیم‌ترین کابل‌های پاور با رشته‌های متعدد داخلی برای انتقال پایدار جریان

• باید کاملاً تا انتها وارد پورت شود تا صدای قفل شدن اتصال شنیده شود

• دارای گیره قفل یک‌طرفه برای جلوگیری از شل شدن یا قطع اتصال در طول کارکرد


نکته بسیار مهم

اگر کابل 24 پین به صورت کامل و امن متصل نشود، سیستم روشن نمی‌شود. ممکن است فن‌ها شروع به چرخش کنند اما فرآیند بوت انجام نخواهد شد، زیرا مادربرد توان پایه‌ای لازم را دریافت نمی‌کند.

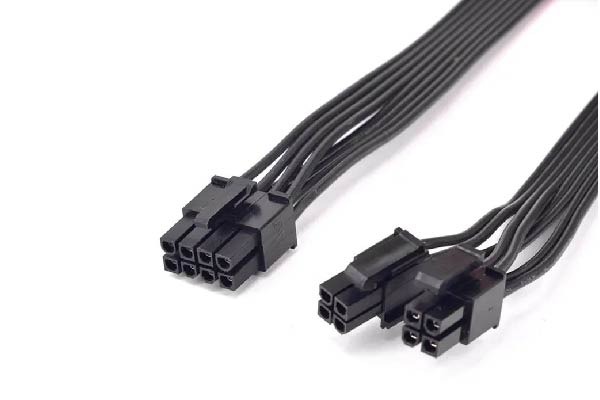

اتصال برق پردازنده: CPU_PWR یا ATX12V

کابل برق پردازنده که با نام CPU_PWR یا ATX12V شناخته می‌شود، وظیفه انتقال توان مستقیم به پردازنده را برعهده دارد. این اتصال یکی از مهم‌ترین بخش‌های تغذیه سیستم است و باید با دقت ویژه انجام شود.

نکات کلیدی درباره این کابل:

• وظیفه اصلی: تامین توان CPU به صورت مستقیم و پایدار

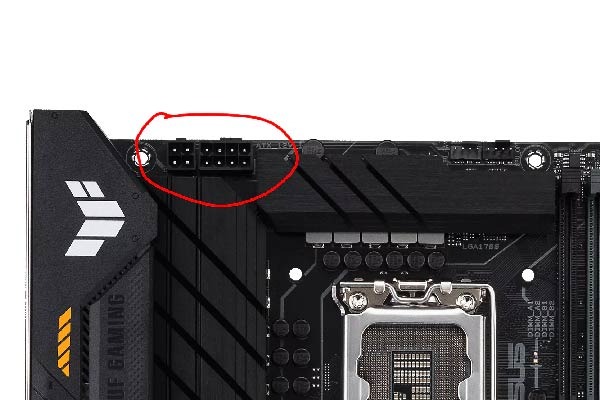

• محل اتصال: قسمت بالایی و نزدیک سوکت پردازنده روی مادربرد

• در اغلب مادربردها به صورت 8 پین است، اما بعضی مدل‌ها دارای دو ورودی مجزا برای تامین توان بیشتر هستند

• در پردازنده‌های قدرتمند مثل Intel Core i9 یا AMD Ryzen 9 استفاده از دو کانکتور 8 پین CPU برای تامین توان کافی ضروری است

نکته بسیار مهم و حساس

کانکتور برق CPU (8pin) از نظر ظاهری شبیه کانکتور PCIe کارت گرافیک است، اما استاندارد پین‌بندی آن کاملا متفاوت است. اتصال اشتباه این دو به یکدیگر می‌تواند باعث آسیب جدی به سیستم شود.

اتصال کابل 8 پین CPU به کارت گرافیک یا برعکس کاملاً اشتباه و خطرناک است و ممکن است منجر به خرابی سخت‌افزار شود.

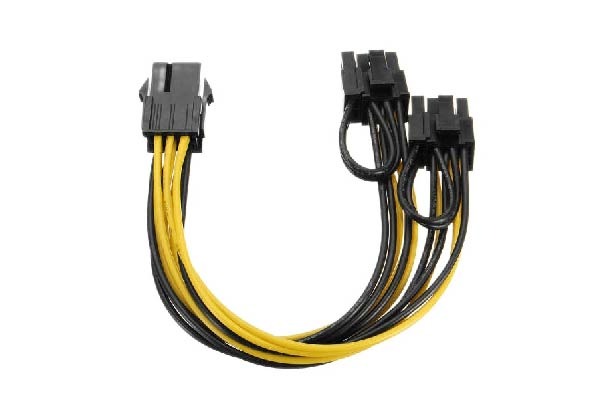

اتصال کابل‌های کارت گرافیک: PCIe Power

کارت گرافیک‌ها بسته به قدرتشون به کانکتورهای متفاوتی نیاز دارن:

مدل GPU	نوع کابل	توان مصرفی تقریبی	وضعیت برق
بدون ورودی برق	فقط از اسلات PCIe	75W	کافی
کارت‌های 6 پین	6pin PCIe	130W	نیمه‌متوسط
8 پین	8pin PCIe	180W	قوی‌تر
2×8pin	دو کابل همزمان	250W+	حرفه‌ای
12VHPWR	مخصوص RTX 40xx	300–600W	بسیار سنگین

درباره کابل 12VHPWR کارت گرافیک RTX 4090

کابل 12VHPWR یکی از جدیدترین استانداردهای اتصال برق کارت‌های گرافیک پرقدرت است و برای تأمین توان بالا طراحی شده است. این کابل می‌تواند تا ۶۰۰ وات برق برای GPU فراهم کند و بنابراین اگر به درستی متصل نشود، خطر گرم شدن بیش از حد یا حتی ذوب شدن کانکتور وجود دارد.

به همین دلیل هنگام نصب، اطمینان حاصل کنید که کابل کاملاً در سوکت کارت گرافیک جا رفته و صدای کلیک قفل آن را شنیده‌اید. نصب نادرست می‌تواند باعث آسیب جدی به کارت گرافیک و سایر اجزای سیستم شود.

اصول مدیریت کابل و جریان هوا در داخل کیس

مدیریت صحیح کابل‌ها علاوه بر زیباسازی فضای داخلی کیس، تاثیر مستقیم روی جریان هوای داخل سیستم، عملکرد خنک‌کنندگی و حتی کاهش فشار روی کانکتورهای برق دارد. رعایت اصول زیر باعث افزایش عمر قطعات و ثابت ماندن عملکرد سیستم در شرایط بار پردازشی سنگین می‌شود:

• عبور کابل‌ها از پشت سینی مادربرد برای کاهش آشفتگی داخل کیس و آزاد کردن مسیر جریان هوا

• پرهیز از خم کردن شدید کابل‌های ضخیم پاور که باعث آسیب داخلی رشته‌ها و کاهش کیفیت انتقال برق می‌شود

• عدم وارد کردن فشار اضافی به سوکت‌ها و کانکتورها برای جلوگیری از شل شدن اتصال یا ایجاد قطعی‌های گاه‌به‌گاه

• هدایت دقیق کابل‌ها به جای کشیدن آنها با نیرو برای جلوگیری از آسیب فیزیکی و استرس مکانیکی روی پورت‌ها


استفاده از بست کمربندی، مسیریابی منطقی کابل‌ها و توجه به تهویه هوا از اصلی‌ترین نکات کابل‌کشی استاندارد در سیستم‌های حرفه‌ای است.

چک‌لیست قبل از روشن کردن سیستم

قبل از اینکه سیستم را برای اولین بار روشن کنید، بررسی موارد زیر ضروری است تا از اتصال صحیح اجزا و دریافت کامل توان الکتریکی اطمینان حاصل شود:

• کابل 24 پین مادربرد به طور کامل و با قفل ایمن جا خورده باشد

• کانکتور CPU_PWR در قسمت بالای مادربرد کاملاً متصل باشد

• کابل‌های PCIe کارت گرافیک تا انتها جا رفته و قفل شده باشند

• تمام فن‌های کیس و خنک‌کننده‌ها به پورت‌های مناسب متصل باشند

• کلید پاور در پشت منبع تغذیه در حالت 1 (روشن) قرار داشته باشد

• پشت مادربرد با هیچ پیچ فلزی یا اسکرو برخورد الکتریکی نداشته باشد

• ماژول‌های RAM به صورت صحیح در اسلات‌ها قرار گرفته و قفل شده باشند

• کارت گرافیک در اسلات PCIe به شکل کامل و ایمن جا رفته باشد

مشکلات رایج و روش عیب‌یابی

مشکل	نشانه	علت احتمالی	راهکار
سیستم روشن نمی‌شود	صفر فعالیت	24pin جا نرفته	بررسی قفل اتصال
تصویر نمی‌آید	فن GPU می‌چرخد	PCIe وصل نشده یا ناقص	اتصال کابل‌ها را بررسی کنید
خاموشی ناگهانی	در بازی یا رندر	کمبود توان پاور	ارتقای پاور
بوی گرم شدن کابل	نزدیک GPU	اتصال ناقص 12VHPWR	کابل را محکم جا بزنید

نکات پایانی

اتصال صحیح کابل‌های برق به مادربرد و کارت گرافیک یکی از مهم‌ترین مراحل اسمبل سیستم است. رعایت نکات زیر می‌تواند از آسیب به سخت‌افزار و مشکلات بوت جلوگیری کند:

اتصال صحیح کابل‌های برق به مادربرد و کارت گرافیک یکی از مهم‌ترین مراحل اسمبل سیستم است. رعایت نکات زیر می‌تواند از آسیب به سخت‌افزار و مشکلات بوت جلوگیری کند:

1. همیشه از اتصال کامل و صحیح کابل‌ها مطمئن شوید.
2. کابل 24 پین و CPU_PWR را با دقت در جای خود قرار دهید.
3. کابل‌های PCIe و به ویژه 12VHPWR را با توجه به توان مصرفی کارت گرافیک نصب کنید.
4. مدیریت کابل و جریان هوا را رعایت کنید تا عمر قطعات افزایش یابد.

با رعایت این اصول، سیستم شما پایدارتر و ایمن‌تر خواهد بود و عملکرد سخت‌افزار بهینه می‌ماند. برای مطالعه بیشتر و دسترسی به سایر مقالات و راهنمایی‌های اسمبل و نگهداری سیستم، به صفحه نیک رایان مراجعه کنید.
